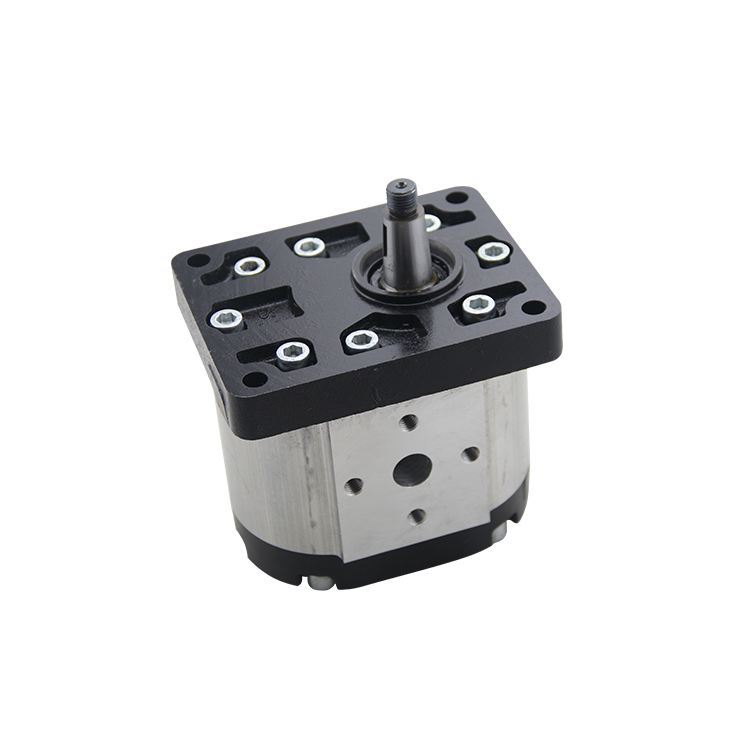

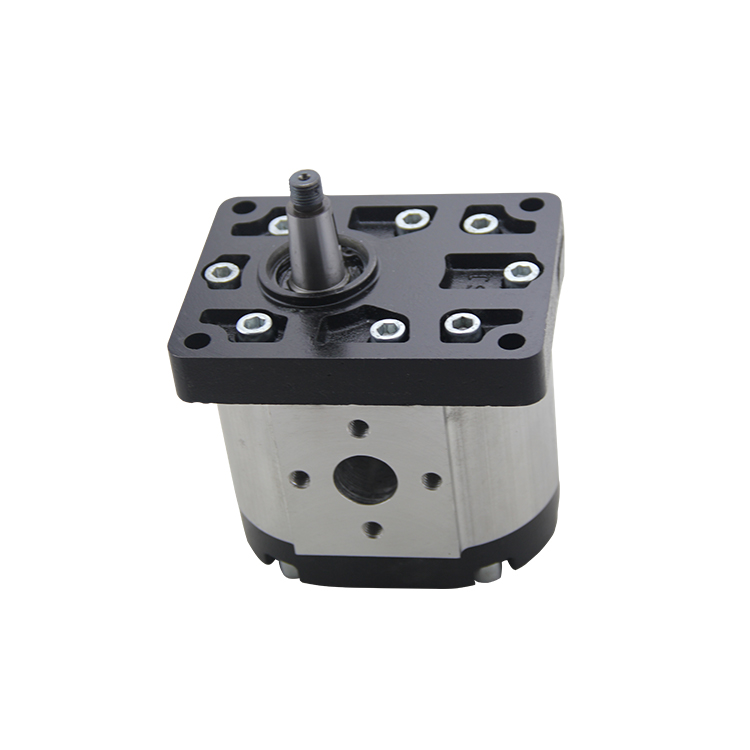

GPM3

所屬分類：GPM3系列
瀏覽次數：1761次
發布日期：2023/3/27 13:40:06

概述

基本設計
外嚙合齒輪泵是現代液壓系統中最常用的泵。
它們的特點是多功能性、強度和使用壽命長。
結構簡單，確保有限的采購成本和維修。由于那里的基本概念，以及不斷改進的產品設計和功能，基于多年經驗的研究，材料選擇的正確性，生產過程的詳細說明以及對批量生產零件的測試，我們的齒輪泵已達到高質量標準。
因此，我們的產品可以在繁重的操作條件下工作并傳輸高液壓動力。此外，SJ-TECHNOLOGY齒輪泵具有良好的液壓，機械和容積效率，低噪音杠桿以及緊湊的尺寸。
SJ科技齒輪泵進一步開發了自己的產品系列，推出了名為GPM的新系列泵，其中1P，1A，GPM0.0，GPM1.0，GPM2.0，GPM2.6，GPM3.0適用于工業，移動，海洋和航空航天行業中最不同的應用。
通常，這些齒輪泵通常由兩個鋁襯套支撐的齒輪副，一個主體，一個固定法蘭和一個蓋子組成。突出在法蘭之外的驅動齒輪軸安裝了一個雙唇密封環（內唇是密封件，外唇是防塵密封）。彈性固定環將環固定到位。泵體由通過擠壓工藝獲得的特殊耐高溫鋁合金制成，而法蘭和蓋子由球墨鑄鐵制成，以確保即使在高壓下，無論是連續還是間歇或峰值壓力，變形也最小。
齒輪由特殊鋼制成。他們的制造過程經過研磨和精加工，因此具有高度的表面，確保泵運行期間的低脈動桿和低噪音桿。
軸套由特殊的低摩擦和高抗性鋁合金制成，由壓鑄制成。此外，它們還配備了減摩DU軸承。
襯套上的特殊補償區由帶有防擠壓環的特殊預成型密封件絕緣，允許全部自由的軸向和徑向運動到襯套，這與泵的工作壓力成正比。通過這種方式，內部滴漏大大減少，從而確保非常好的泵性能（無論是在體積方面還是在一般方面）和泵運動部件的適當潤滑。
M10螺紋深度18mm。
安裝泵，n.8 M10 螺釘，
扭矩扳手設置固定在 47±3Nm。
軸 M14X1.5 螺母，扭矩扳手設置固定在 80Nm。

型型號	位移	1500rpm時的流量	壓力壓力		速度轉速（轉/分鐘）			尺寸尺寸（毫米）
型型號	排量（立方厘米/轉）	1500rpm時的流量	額定額定	峰高	額定額定	麥克斯高	最小值	L1	L	D	d	H	h
GPM3FC016B01	16	24	200	270	2000	3500	600	57.5	116.5	24	19	51	51
GPM3FC020B01	20	30	200	270	2000	3500	600	58.8	119	24	19	51	51
GPM3FC025B01	25	37.5	200	270	2000	3000	600	60.5	122.5	27	19	56	56
GPM3FC028B01	28	42	200	270	2000	3000	600	62	125.5	27	19	56	56
GPM3FC032B01	32	48	200	260	2000	3000	600	63	127.5	27	19	56	56
GPM3FC040B01	40	60	160	250	2000	2800	600	66.5	134.5	27	19	56	56
GPM3FC046B01	46	69	160	230	2000	2800	600	68.8	139	27	27	56	56
GPM3FC050B01	50	75	160	210	1500	2800	600	70	141.5	33	27	56	56
GPM3FC052B01	52	78	150	200	1500	2500	600	71	143.5	33	27	56	56
GPM3FC055B01	55	82.5	140	200	1500	2300	600	72	145.5	33	27	56	56
GPM3FC063B01	63	94.5	140	180	1500	2300	600	74	149.5	33	27	62	51
GPM3FC066B01	66	99	140	180	1500	2000	600	76.3	154	33	27	62	51
GPM3FC080B01	80	120	140	160	1500	2000	600	81.5	164.5	33	27	62	51
